物理实验操作专业考试教室

来源:未知 作者:威莱特 发布时间:2021-02-20 12:04

理化生中考实验考试系统一

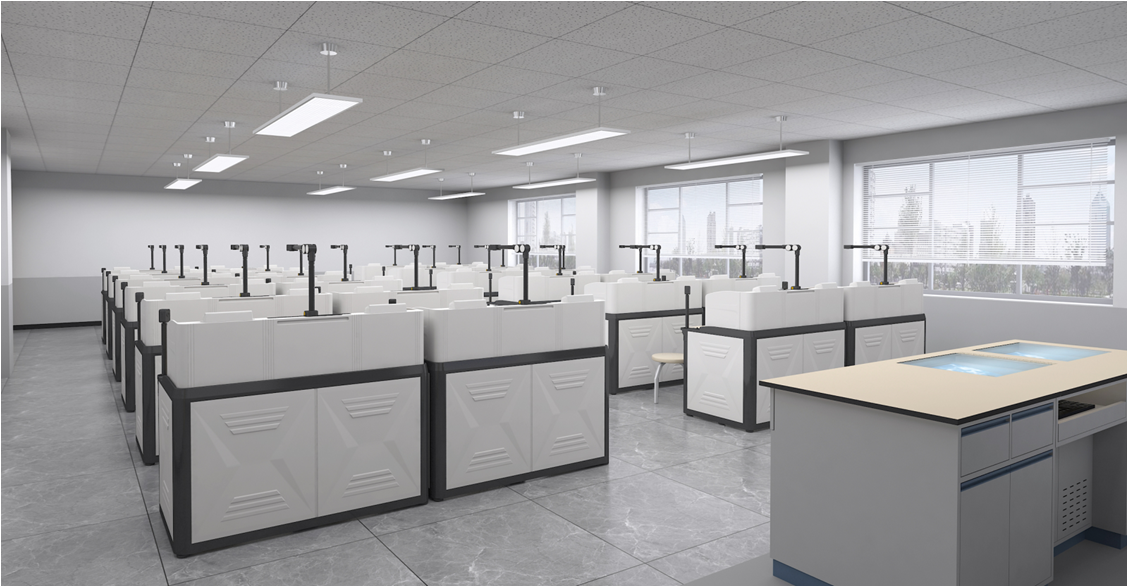

物理实验操作专业考试教室

一、实验桌(教师演示台)

1、规格:≥2400mm(L)×700mm(W)×900mm(H)。

2、台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,边缘双层加厚处理,双向弧形倒角。

3、柜体:框架及柜体均为全钢结构,通体钢板采用≥1.0mm国标一级冷轧钢板,经CNC机压成形、焊接制作,表面经环氧树脂粉体涂装处理(涂装厚度≥75μm)。耐腐蚀,易清洗、耐磨、耐刻刮。桌体内部可隐藏设计强弱电、给排水、气体管路。

4、门板:柜门为双包结构,内附防噪填充。柜门内侧装有起缓冲作用防撞贴。5、抽屉 :四面抽墙一体成型式设计并与抽头锁合,抽头为双层结构,内具隔音材质,采用静音三节承重滑轨,不锈钢拉手设计。

6、活动层板:层板支撑扣采用厚度≥1.0mm的304#不锈钢制作,承重大于50kg,柜体内有层板上下调节孔,层板厚度≥20mm。

7、装饰封板:可拆装式设计。所有钣金的表面接缝均为满焊,焊接表面平整、平滑,柜体底部配备30mm高高强度钢制尼龙可调整脚。

二、教师椅
1、优质PU皮面,海绵坐垫。

2、黑色PP加玻纤内外塑框。

3、一体成型PP固定扶手。

4、中靠背46-49cm,人体工程学设计。

5.1.2mm厚汽杆。

6.300#PP加纤五星塑脚。

7.φ50mm黑边尼龙万向轮。

三、学生电源

电源外壳采用模具一次成型,一体化PVC按键设计,安装于抽屉之内,自带两块数字表分别显示输出电压与电流,电源采用数控式操作,替代传统的旋钮调节,可精确定位输出电压。

1、交流输出:可由学生或教师操作输出0-30V交流电源,分辨率为1V,带有交流电流显示,过载声光报警保护。

2、直流输出:可由学生或教师操作输出0-30V直流电源,分辨率为0.1V,带有直流电流显示,过载声光报警保护。

3、数字表分别显示交流电压,直流电压,交流电流,直流电流。

4、锁定:当电源被教师锁定时,本电源内部锁定,禁止学生操作本电源,只能由教师操作控制本电源所有电压,以防学生误操作的电压与教师要求的实验电压不符而对实验设备造成损坏。

5、两路220V多功能插座输出,与低压单独控制,高压关闭时低压仍可使用。

四、控制柜

1、控制柜参考尺寸:≥600mm(L)×350mm(W)×1200mm(H);采用≥1mm厚优质钢板冷轧成型,两侧冲有散热孔,所有金属表面经过防腐氧化处理和纯环氧树脂塑粉高温固化处理,具有较强的耐蚀性。

2、控制柜内置总电源开关,漏电保护器,主控制模块,急停控制模块,开关电源,工作指示灯,智能控制系统。

3、实验考试桌控制系统V1.0

3.1升降控制系统: 可实现PC终端系统模块的独立升降及多功能集成挡板的整体升降;可单个或全组进行控制。

3.2PC终端控制:可实现PC终端主机的开启与关闭,一键启动,可单个或全组进行控制。

3.3网络信号控制:可实现网络信号的开启与关闭,可单个或全组进行控。视频采集系统控制:可实现视频采集系统摄像头电源开启与关闭,可单个或全组进行控制。

3.4HUB控制:可控制外部USB设备是否支持扩展,开启后可外接U盘、键盘、鼠标、蓝牙等USB外设 ,可单个或全组进行控制。

五、电源操作控制

可实现远程分组控制学生高低压电源开启与关闭;交流电可0-30V 分辨率1V设置及实时显示,直流电可0-30V 分辨率0.1V设置及实时显示,带学生电压锁定功能

六、远程控制系统

配备安卓智能平板;使用APP账户密码登入系统操作,APP移动终端与集中控制系统同步显示。可实现语音唤醒功能,使用APP移动终端可实现总控和分组控制

1.PC终端系统模块的独立升降及多功能集成挡板的整体升降。

2.PC终端主机的开启与关闭。

3.网络信号的开启与关闭。

4.视频采集系统摄像头电源开启与关闭。

5.外部USB设备是否支持扩展,开启后可外接U盘、键盘、鼠标、蓝牙等USB外设。6.远程分组控制学生高低压电源开启与关闭。

七、实验终端桌

一、基本参数:

1、规格:≥1260mm(L) ×710mm(w)×845 mm(H)。

2、台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,边缘双层加厚处理,双向弧形倒角。

3、桌体:内部整体结构框架采用优质铝型材组装连接,增强桌体承重性及整体稳定性。桌体内外两侧、桌沿部分、升降挡板部分采用ABS环保材料注塑成型,特殊造型版面设计增强桌体机械强度及整体美观性,满足耐化学腐蚀、耐热,表面硬度、高弹性、韧性、电绝缘性、耐候性等各性能硬性指标。型材表面经高压静电喷涂环氧树脂防护层,耐酸碱、耐腐蚀处理。

4、立柱:采用优质铝型材,前立柱≥615mm,后立柱≥730mm。

5、支撑腿:采用优质铝型材,共四根,规格≥725mm×40mm×20mm,通过优质压铸铝连接件与上横梁连接固定。

6、上部横梁:采用优质铝型材,两根横梁平行放置,尺寸分别为≥1135mm×40mm×20mm、≥1130mm×20mm×20mm。

7、桌体板面:桌体内挡板、外板经一体化注塑成型,暖白色ABS材质板面通过ABS注塑连接件连接固定。桌面配有高≥50mm的防护边框,保护挡板模块的同时,可防止台面物体向桌边滑落。

二、功能性能:

1、终端系统模块:可集成终端系统,配置高清显示屏及PC端主机。17.3英寸16:9比例窄边显示屏,1080P高清分辨率,windows7系统,酷睿i3处理器,ddr3内存,固态硬盘,全固态电容主板,千兆网卡,具备hdmi高清显示,全铝合金外壳,电源电压:12V-5A。低功耗,无噪音,支持通电开机,网络唤醒,双屏显示。

2、视频采集模块:可集成两路视频采集系统,具备指示灯指示电源及网络状态。1080P高清分辨率,黑光照度,图像清晰、细腻;支持2D/3D降噪,数字宽动态功能;先进的H.265AI/H.265+(兼容H.265/H.264视频压缩技术,超低码率、高清画质;防雷保护,符合国家标准GB/T17626.5,国际标准IEC61000-4-5;支持ONVIF协议,可接入第三方后端/平台;嵌入式RTOS设计,双核32位DSP(Hi3516EV200),纯硬压缩。采集模块集成于终端系统背面(俯视角度)及前端两侧桌角区域(斜侧视角度),俯视角度采集模块采用折叠式设计,可升降高度≥690mm,俯视角度垂直于桌面且位于桌体居中位置,不使用状态下可收纳至终端系统背面;斜侧视角度采集模块采用垂直升降式设计,可垂直升降高度≥320mm,可调节转角俯仰角度±15°,航向角度0-20°,不使用状态下可完全收纳至桌角内部。

3、升降系统模块:配合低噪音电动升降电机实现两路升降装置设计;可满足终端系统模块显示屏独立升降及配合升降挡板整体升降,可升降高度≥320mm。升降挡板可集成终端系统模块、俯视角度采集系统模块、储物空间模块,电源操控模块,实现实验桌的多功能应用,电源操控模块分为左右两侧各一个模块,功能面板尺寸均为195 mm×50 mm,电控等各项功能可以由教师端集中控制。升降板上端多功能电源操控模块参数:左右两侧各一个模块,功能面板尺寸均为195 mm×50 mm,电控等各项功能可以由教师端集中控制,可由教师端锁定。左侧模块:2.4寸可触控显示屏,配合智能控制系统,显示控制挡板设备低压直流与交流电压。1路低压输出,输出范围0-24V,直流精度0.1V,交流精度1V。2路220V高压输出。右侧模块:4路USB接口,与终端系统模块连接,方便资料存取等其他功能扩展。1路3.5mm音频接口,同时支持语音输入和输出。1路网线接口,支持网络接入,配合硬件和实现网络输出。1路220V高压输出。

4、储物空间模块:升降挡板内侧可挂式双条形凹槽设计,配合挂式储物盒可实现实验仪器、耗材等物资的临时存放,释放桌面操作空间。桌沿前部配有键盘托,内部设有键鼠槽位及鼠标操作区,抽屉滑道采用静音滑道设计,一体式抽屉拉手,抽拉便捷。

5、主控系统模块:置于桌体内部,可实现实验桌所有功能的集成控制。包括:双路升降系统的控制;视频采集系统供电控制;视频采集系统网络信号控制;终端系统供电控制。

八、学生凳

1、规格:≥φ300mm×440mm。

2、凳面:采用ABS环保材质一体射出成型,防摔耐磨。人体工程学设计,中间有内弧成型,深度≥8mm。

3、升降式螺杆:直径≥20mm螺纹碳钢,配合高强度钢制托盘于凳面底部固定,钢板厚度≥2mm。可调节凳子高度,升降≥50mm。

4、钢脚架:由壁厚≥1.5mm椭圆形钢管及壁厚≥2mm圆钢管焊接组成,表面经高温烤漆处理。

5、脚垫:优质塑胶材质,采用PP加纤维制实心倒勾式一体射出成型,防水防滑。

九、考场服务器

1、第9代智能英特尔酷睿 i5 9400 (6-核, 9MB 缓存, 基本频率2.9GHz, 最高睿频 4.1GHz 含英特尔 Turbo Boost 技术) 。

2、windows系统;英特尔® UHD 显卡 630、8GB DDR4 at 2666MHz、3.5" 1TB 7200 rpm 硬盘、802.11bgn + 蓝牙 4.0, 1x1 。

3、硬盘录像机:

3.1硬件规格:

1)2U标准机架式;2. 2个HDMI。

2) 2个VGA,HDMI+VGA组内同源。

3) 8盘位,可满配6TB硬盘,支持硬盘热插拔;

4)2个千兆网口、2个USB2.0接口、1个USB3.0接口、 1个eSATA接口;5. 支持RAID0、1、

5)10,支持全局热备盘;

6) 报警IO:16进4出(可选配16进8出)。

3.2软件性能:

1) 输入带宽:320M;

2)32路H.265、H.264混合接入;

3) 最大支持16×1080P解码,支持H.265、H.264混合解码;

4) Smart 2.0/整机热备/ANR/智能检索/智能回放/车牌检索/人脸检索/热度图/客流量统计/分时段回放/超高倍速回放/双系统备份。

4、汇聚交换机

端口性能:提供48个10/100M自适应RJ45端口,2个10/100/1000M自适应RJ45端口和1个千兆SFP(mini GBIC)光纤模块扩展插槽,所有端口均可实现线速转发;每端口均支持MDI/MDIX自动翻转及双工/速率自协商;支持IEEE 802.3x全双工流控和Backpressure半双工流控。采用节能技术,通过侦测网线长度及工作负荷自动调整信号强度,有效降低产品功耗。19英寸标准机架安装,即插即用,无需管理;动态LED指示灯,提供简单的工作状态提示及故障排除手段。
